Автоматика для котла Энтророс Энтроматик 301

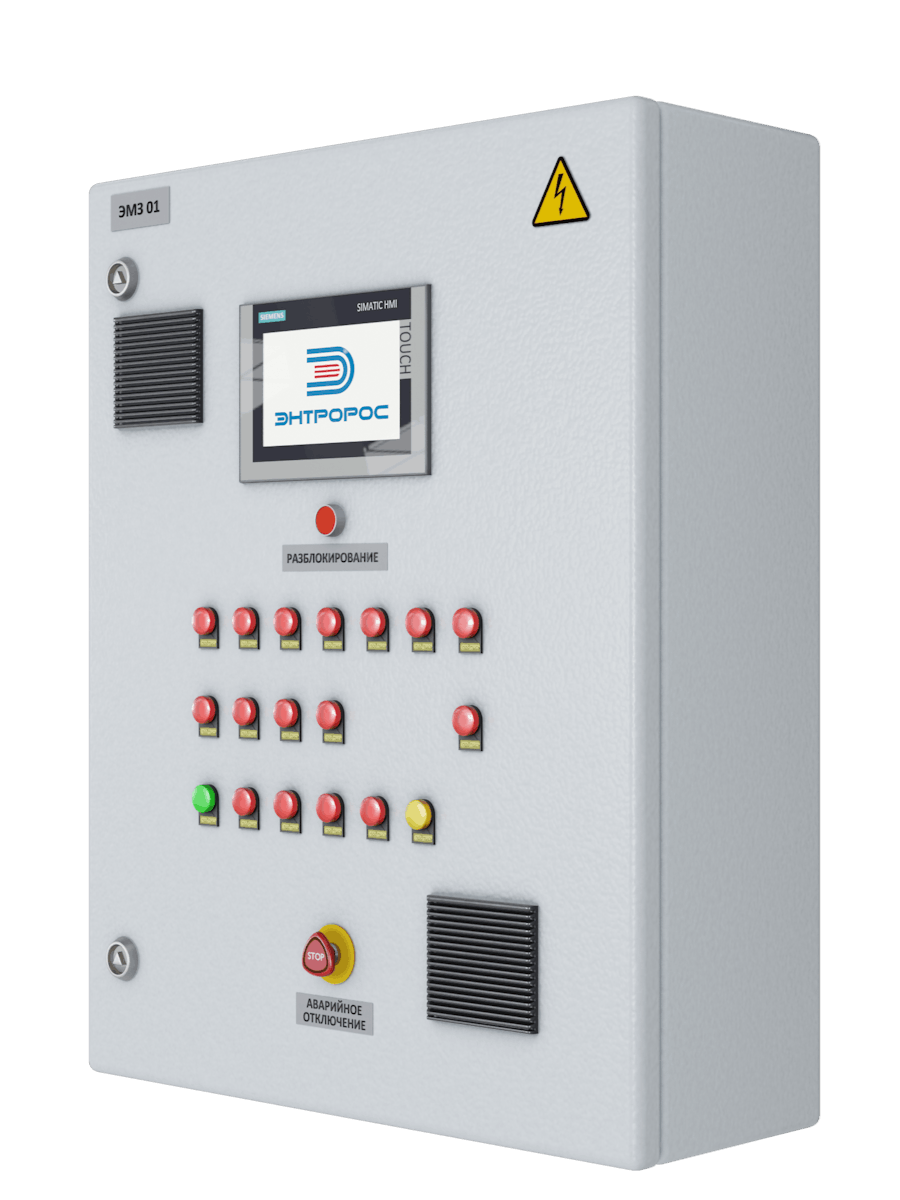

Система автоматики для газового котла отопления и теплоснабжения Энтроматик 301

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Энтророс серии Энтроматик 301- надежная технология российского производтва. Есть в наличии на складе в Солнечногорске и Городском округе Солнечногорск!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на котлах Энтророс для Вашего объекта.

Система автоматики газового котла отопления Энтроматик 301, используется для управления котлом большой мощности ТТ300, для защиты котла в случае критических значений давления (при установке дополнительных реле давления), защиты по датчику потока, защиты от закипания, защиты от холодной обратки, а также от высоких температур.

Система автоматики котла Энтроматик 301 осуществляет каскадное регулирование котельной высокой мощности, а также летний режим работы котельной с использованием гидрострелки с помощью Энтроматик 300М

Описание

Система автоматики газового котла Энтроматик 301 имеет единый вид и представляет множество вариаций построения схемы котла ТТ300, в соответствии с мощностью и заказных характеристик, разделение функций управления исполнительными механизмами (ИМ) осуществляется на базе релейной логики на уровни ЩР2 (щита котлоагрегата).

Система автоматики котла отопления Энтроматик 301 явыполнена как программно-аппаратный комплекс, основанный на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) и использует, в качестве процессорного модуля, CPU 1510SP-1 PN (6ES7510-1DJ01-0AB0). В ПЛК установлено прикладное программное обеспечения (ПО) ООО ЭНТРОРОС.

ПО выполняет сбор и обработку данных, заведённых в ПЛК; по этим данным формируются алгоритмы работы котла ТТ300. Работа ПО основана на принципе: при наступлении событий, влияющих на состояние технологического процесса, система вырабатывает соответствующее управляющее воздействие.

Основные функции автоматики котла

Таким образом, основными функциями автоматики для газового котла отопления Энтроматик 301 являются:

• контроль и управление исполнительными механизмамикотла большой мощности ТТ300;
• визуализация технологического процессас помощью устройств ввода/ вывода информации;
• контроль и поддержание заданной температуры в водогрейном контуре;
• обработка, систематизация и журналирование технологической информации.

Для реализации этих задач в блоке автоматики для котла отопления применяются:

• управление запорным клапаном котла по алгоритмам управления, с параметрами, заданными оператором;
• поддержание температуры водогрейного контура котла ТТ300 с помощью горелки по программе регулирования, с параметрами, заданными оператором;
• управление подпиточными котловыми насосами в соответствии алгоритмом защиты котла ТТ300;
• управление циркуляционными котловыми насосами в соответствии алгоритмом работы котла в отопительном и летнем режиме работы котла ТТ300.

Технические характеристики автоматики Энтроматик 301
